Renault Clio 2 essence : boîte fusible emplacement

Schéma et emplacement des boîtes à fusibles Renault Clio 2 essence (1998-2005)

La Renault Clio II, fabriquée à partir du printemps 1998 et restylée au printemps 2001, présente une architecture électrique répartie entre deux boîtiers principaux. Vous trouverez l’un des boîtiers à l’intérieur de l’habitacle, situé sur le côté gauche du tableau de bord derrière un couvercle en plastique. L’autre se trouve dans le compartiment moteur, généralement sur le côté droit, regroupant relais et fusibles de puissance.

Dans la pratique, la configuration exacte varie selon l’année, le moteur et la présence d’options comme la climatisation ou la boîte robotisée. Les codes carrosserie courants de la Clio 2 sont BB et CB. Les moteurs essence concernés vont du 1.0 au 2.0, avec des variantes diesel mentionnées ici pour repérage des différences d’implantation et de fusibles.

Le boîtier intérieur compte souvent entre 30 et 37 positions selon les millésimes et les options. Parmi les circuits fréquemment protégés : allume-cigare, lunette arrière chauffante, essuie-glace, climatisation et centrale d’instruments. Ces fusibles sont identifiables via l’autocollant collé sous le couvercle ou sur la tranche du panneau.

Dans le compartiment moteur, le boîtier regroupe des fusibles de forte intensité et des relais de commande. On y repère des éléments critiques tels que la pompe à carburant, le ventilateur de refroidissement, les unités de gestion moteur et, sur certains modèles, des fusibles additionnels de 60 à 130 A pour l’alimentation après contact ou la direction assistée.

Un fil conducteur illustrera le texte : Marc, garagiste indépendant à Lyon, entretient depuis 2018 une Clio 2 essence de 2001 pour une clientèle de véhicules urbains. Lors d’un trajet client, une Clio s’est retrouvée avec l’allume-cigare inopérant et le voyant d’injection allumé. Grâce à la localisation rapide des boîtiers et à une lecture ciblée du schéma, l’intervention a duré moins d’une demi-heure.

Comprendre l’implantation des boîtiers évite des recherches inutiles sur le véhicule et limite le risque d’endommager des composants sensibles lors d’un démontage. Le réseau électrique rassemble aussi des relais dédiés au chauffage, à la ventilation et aux pompes hydrauliques des boîtes robotisées. Les millésimes post-2001 intègrent parfois des relais supplémentaires ou des variations de cotations pour tenir compte d’options ajoutées en usine.

En 2026, sur le marché de l'occasion français, la Clio 2 reste largement présente. Les acheteurs et les bricoleurs doivent connaître ces emplacements pour vérifier l’état du faisceau, remplacer un fusible grillé et évaluer l’usure des relais. Le repérage rapide des boîtiers économise du temps lors des diagnostics et réduit la facturation client pour des opérations simples.

Insight clé : en connaissant précisément l’emplacement des boîtiers et la logique de répartition des circuits, vous réduisez nettement le temps de diagnostic et limitez les remplacements superflus.

Boîte à fusibles habitacle Clio 2 : identification et affectations détaillées

• 🔍
  Repérez les boîtiers

  Habitacle : à gauche du volant. Moteur : à droite du compartiment.

• 📋
  Lisez l'autocollant

  Sous le cache ou sur la tranche, il liste les affectations et les ampérages.

• ⚠️
  Respectez l'intensité

  Ne remplacez jamais un fusible par un d'ampérage différent – risque de surchauffe.

• 🛠️
  Utilisez une pince

  La boîte contient souvent une pince pour extraire les fusibles sans les casser.

• 🔌
  Allume-cigare en panne ?

  C'est souvent le fusible n°7 (15A) dans l'habitacle – vérifiez-le en premier.

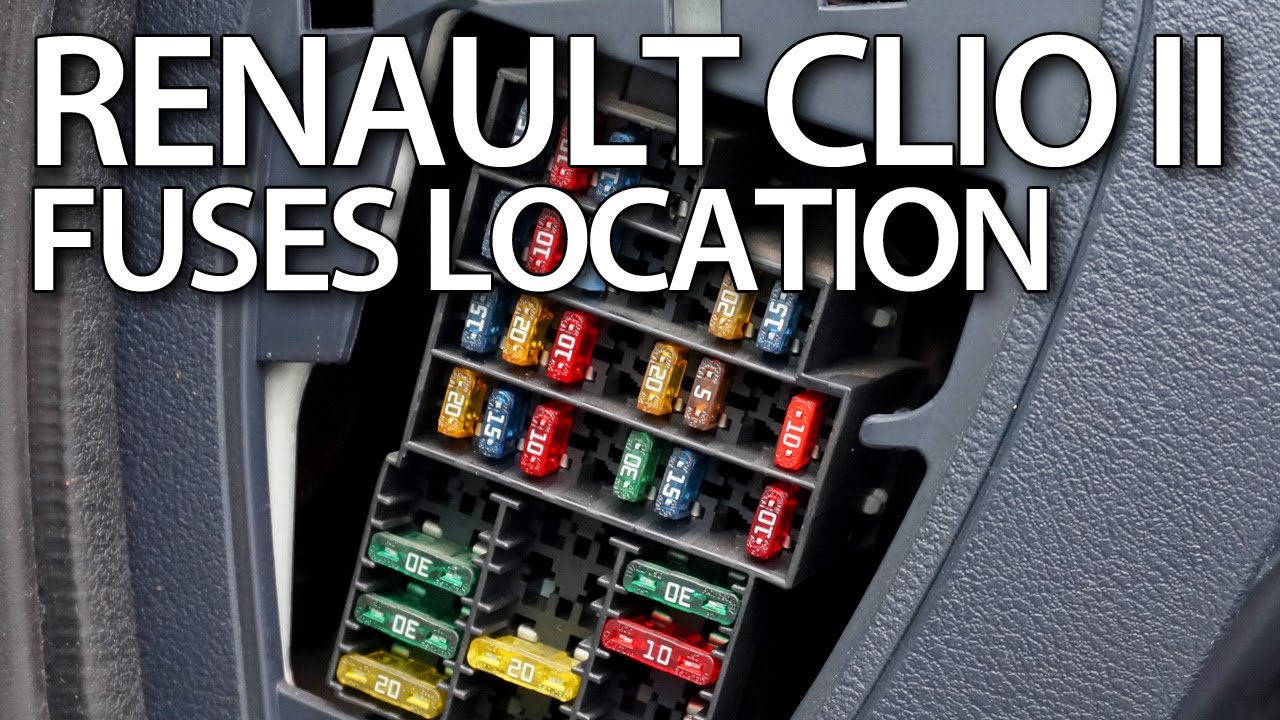

Le boîtier d’habitacle de la Clio 2, placé sur le flanc gauche du tableau de bord, regroupe de nombreux circuits dits “de confort” et de signalisation. Selon la version, on trouve des schémas de 30 à 37 fusibles. Là sont protégés l’autoradio, l’allume-cigare, les feux de croisement, la centralisation et les lève-vitres.

Les références des fusibles et leur intensité changent selon les millésimes. Les listes suivantes donnent une vision synthétique : les premières positions couvrent airbags et calculateur multifonction, les positions intermédiaires concernent éclairage et clignotants, et les positions finales sont souvent réservées aux lève-vitres, sièges chauffants ou toit ouvrant.

Voici un tableau synthétique qui reprend des affectations courantes, utile pour le dépannage rapide. Les éléments clés sont entourés pour repérage visuel.

№ 🔢	Fonction 🔧	Intensité (A) ⚡
1 🟢	Airbag / UCH 🛡️	15A 🔋
7 🎧	Autoradio / Allume-cigare 🔌	15A ⚡
9 / 10 💡	Feux de croisement gauche / droit 🔦	10A 🔋
22 🔁	Clignotants / Feux de détresse 🚨	15A ⚠️
30 ❄️	Lunette arrière chauffante 🔥	30A 🔥

Ce tableau présente des éléments fréquemment sollicités lors d’un contrôle rapide. Pour un diagnostic complet, le lettrage sur le couvercle et le manuel d’atelier restent la référence. Toutefois, en situation de dépannage sur le bord de la route, ces repères évitent les erreurs.

Quelques variantes notables : sur les modèles 1998-2000, des fusibles de 5A et 20A protègent des circuits de feux de jour et de faisceau principal. Après le restylage de 2001, certaines fonctions comme la commande d’éclairage du tableau de bord ou la radio ont été regroupées et réaffectées à des positions différentes.

La boîte contient aussi des relais proches du calculateur habitacle. Ces relais pilotent les feux de jour, la pompe de lave-projecteurs et parfois la commande de feux antibrouillard. Repérer ces composants facilite le remplacement à l’atelier ou le test de continuité avec un multimètre.

Cas pratique : Marc reçoit une Clio 2000 dont la radio et l’allume-cigare sont hors service. Après vérification, il remplace un fusible de 15A en position 7, solution confirmée par une remise en route immédiate. Sans cette lecture, la panne aurait pu être confondue avec un défaut de faisceau ou de connecteur.

Pour finir, conservez toujours des fusibles de rechange avec les valeurs les plus courantes (5A, 10A, 15A, 20A, 30A). Ils représentent la première étape avant d’engager des tests plus poussés.

Insight clé : une lecture méthodique du tableau et l’accès rapide aux positions critiques évitent des interventions coûteuses et réduisent le temps d’immobilisation du véhicule.

Boîte à fusibles moteur Clio 2 : repérage, relais et variantes (climatisation et DCI)

Le boîtier moteur regroupe fusibles de forte intensité et relais liés aux organes vitaux du véhicule. Sur essence, on y trouve des fusibles pour la pompe à carburant, la gestion moteur et les ventilateurs de refroidissement. Les valeurs peuvent atteindre 130 A pour les circuits d’injection sur certaines versions.

La configuration dépend beaucoup de la présence de la climatisation, de la boîte robotisée ou du type de moteur. Par exemple, les modèles avec climatisation intègrent des relais spécifiques pour le compresseur et des fusibles de ventilateur supplémentaires. Les variantes diesel (DCi/DTi) ajoutent des éléments comme les relais de préchauffage et des fusibles dédiés au réchauffeur de carburant.

Voici des repères récurrents : la position 1 est souvent dédiée à l’injection (130A sur certaines configurations), la position de la pompe à carburant varie entre 30A et 60A selon l’année, et des fusibles de 50A+ peuvent alimenter les blocs ABS ou les unités d’injection avancée.

Dans la pratique d’atelier, tester un relais de démarrage ou de pompe nécessite d’isoler l’alimentation et d’effectuer une mesure de tension et de continuité. Le boîtier moteur contient fréquemment un relais principal de gestion moteur (appelé parfois K7M ou équivalent selon le moteur), qui commande la mise sous tension de plusieurs sous-circuits.

Exemple concret : une Clio 1.2 de 2003 présentait une coupure moteur intermittente. Après contrôle, Marc identifie un relais de pompe à carburant ayant des contacts oxydés. Le remplacement du relais et une vérification du fusible principal rétablissent la fiabilité.

Les millésimes postérieurs à 2006 affichent des architectures encore plus consolidées, avec des fusibles d’injection listés à 130A et des protections dédiées pour la transmission semi-automatique. Les boîtiers comportent aussi des relais pour les étapes de ventilateur (étage 1 / étape 2) et pour la post-ventilation.

Sur certains modèles, des fusibles additionnels pour thermoplongeurs ou direction assistée sont situés à proximité du boîtier moteur. Ces éléments sont faciles à oublier lors d’un diagnostic mais essentiels pour l’évaluation de la circulation de courant générale.

Conseil terrain : toujours couper le contact et débrancher la batterie si l’accès implique le remplacement d’un fusible de forte intensité. Les opérations sur fusibles de 60A et plus demandent prudence et outils isolés pour éviter un court-circuit catastrophique.

Insight clé : la compréhension des variantes (clim, boîte robotisée, diesel) réduit les erreurs de diagnostic et oriente vers le composant à tester en priorité.

Procédures pratiques : remplacer un fusible, diagnostics et conseils terrain

Remplacer un fusible sur une Clio 2 nécessite peu d’outillage mais beaucoup de méthode. Avant toute manipulation, coupez le contact et, sur les circuits puissants, déconnectez la batterie. Vérifiez l’état visuel du fusible : filament interrompu ou dépôt noir sont des signes évidents de claquage.

Voici une liste d’outils et contrôles utiles pour une intervention sûre et efficace.

• 🔧 Un jeu de fusibles standards (5A, 10A, 15A, 20A, 30A) ✅
• 🧰 Pince isolée et tournevis pour retirer les caches 🔩
• 🔎 Multimètre pour vérifier tension et continuité ⚡
• 📘 Schéma ou photo du couvercle de boîte pour repérage rapide 🖼️
• 🧼 Gants fins pour éviter les salissures sur les connecteurs 🧤

Procédure pas à pas : localisez le boîtier, identifiez la position via l’autocollant, retirez le fusible suspect avec une pince adaptée, contrôlez au multimètre et remplacez par un fusible de même intensité. N’utilisez jamais un fusible de valeur supérieure pour “tester”, cela risque d’endommager le faisceau ou le composant protégé.

Diagnostic avancé : si un fusible grille immédiatement après remplacement, il faut chercher le court-circuit ou la surcharge en amont. Vérifiez les faisceaux visibles pour dénuder un fil frotté. Les pannes intermittent peuvent venir d’un relais déficient plutôt que d’un fusible.

Le fil conducteur, Marc, a observé plusieurs cas où un fusible d’allume-cigare grillait après l’installation d’un chargeur USB non conforme. Le contrôle a montré une alimentation trop gourmande : remplacer le fusible n’aurait pas suffi sans retrait de l’élément défectueux.

Conseils pratiques pour le dépannage rapide : notez la référence du fusible remplacé, prenez une photo du boîtier avant intervention et testez le circuit après remplacement pour valider l’intervention. Si la panne survient sur un élément moteur (pompe à carburant, ventilateur), privilégiez un diagnostic sur relais avant de changer un composant coûteux.

En environnement urbain, les conducteurs peuvent garder un petit kit fusibles dans la boîte à gants. Sur une panne nocturne, cela évite une immobilisation prolongée et les coûts d’assistance.

Insight clé : remplacer un fusible est simple, mais comprendre pourquoi il a grillé évite des retours fréquents et des interventions inutiles.

Cas réels et guide de dépannage pour pannes courantes sur Clio 2 essence

La Clio 2 présente des pannes récurrentes liées aux circuits protégés par fusibles. Parmi les cas fréquents : allume-cigare inopérant, ventilateur de refroidissement non démarrant, pompe à carburant muette, et feux antibrouillard absents. Chaque cas appelle une démarche structurée pour isoler la cause.

Cas 1 — Allume-cigare et prise accessoire : souvent un fusible de 15A (position 7 ou équivalente). Vérifiez aussi la prise elle-même pour oxydation. Marc a rencontré plusieurs autos où une intensité excessive d’un accessoire avait fondu la broche interne.

Cas 2 — Ventilateur de refroidissement : les symptômes vont d’une surchauffe au fonctionnement en continu. Les fusibles de 30A et les relais associés sont à contrôler. Pour les modèles avec climatisation, il existe deux relais (étape 1 et étape 2) gérant les différentes vitesses.

Cas 3 — Pompe à carburant : une coupure moteur sans alerte peut venir d’un relais de pompe HS ou d’un fusible de forte intensité. Sur certaines Clio, la pompe est protégée par un fusible important situé dans le boîtier moteur (30A à 60A selon version).

Pour chaque cas, la méthodologie reste identique : identifier le circuit coupable, localiser la position sur le schéma, contrôler fusible puis relais, et enfin vérifier le composant final. Cette séquence évite remplacements inutiles. L’anecdote de Marc illustre cela : après plusieurs vérifications, une Clio ne démarrant que par intermittence avait un relais de pompe aux contacts micro-oxydés, détecté par une variation de tension au démarrage.

Checklist de dépannage rapide (format court) :

• 🔍 Identifier le circuit via les symptômes
• 🗺️ Repérer la position sur le schéma du boîtier
• 🧪 Contrôler le fusible visuellement et au multimètre
• 🔁 Tester ou remplacer le relais si nécessaire
• 🔧 Remonter et tester le composant final

Dans certains cas complexes, l’utilisation d’un oscilloscope ou d’un outil diagnostic OBD permet d’identifier une gestion moteur erratique qui n’est pas déclenchée par un simple fusible. La Clio 2, comme tout véhicule ancien, peut cumuler des défauts (connecteurs corrodés, fils frottés) qui imposent une inspection visuelle minutieuse.

En 2026, avec l’âge moyen de ces véhicules, la corrosion des contacts et l’usure des relais sont des causes courantes de pannes électriques. Les garages indépendants et les bricoleurs avertis gagnent à documenter chaque intervention pour suivre l’historique des réparations.

Insight clé : une démarche méthodique — fusible, relais, composant — sécurise le diagnostic et limite les coûts superflus pour le propriétaire.
